segunda-feira, 24 de dezembro de 2012

Boas Festas a Todos

Gostaria de desejar a todos os leitores do blog um feliz natal e um próspero ano novo com muita paz e saúde.

Agradeço aos leitores que fizeram contribuições para o blog e que apesar do pouco tempo que tenho livre para me dedicar ao blog vou continuar a publicar o máximo possível de revistas brasileiras para que esse material não seja perdido no tempo.

domingo, 11 de novembro de 2012

ABC da Astronomia - Episódio 07 - Fases da Lua



quarta-feira, 10 de outubro de 2012

Transmission Line Transformers Handbook - Corrigido

Quero avisar ao leitor Vaneberg Gonçalves dos Santos, que informou sobre o link quebrado desse livro, que já está arrumado e pode acessar aqui a postagem.

Só lembrando que como eu perdi minha cópia por sorte o colega italiano que tem diversas revistas, também tem esse livro e mais alguns que ele colocou recentemente e pode ser acessado aqui. Aproveitem para baixar porque ele colocou uns livros muito bons com diversos esquemas de RF e áudio.

Eletrônica - Montagem e Experimentos

Essa revista foi vendida no Brasil(e depois em Portugal) provavelmente por volta de 1997 e de acordo com a segunda página é composta de cinquenta e dois exemplares e cada um deles vinham junto os componentes das montagens.

Esse exemplar que trago é uma contribuição do leitor Roberto, são as cinco primeiras edições e também os layouts das placas.


Eletrônica - Montagem e Experimentos
Download


sábado, 22 de setembro de 2012

Últimas edições adicionadas na lista


Números que possuem um (sub) ao lado são arquivos que foram substituídos por outros com melhor qualidade.


13/07/2019 Monte seu Laboratório de Eletrônica Edições 47, 48 e 49
10/06/2019 Saber Eletrônica Edições 389 e 398
29/05/2019 Experiências e Brincadeiras com Eletrônica Jr. Edição 07
26/05/2019 Instituto Universal Brasileiro Edições 51, 60, 64, 68 e 72
26/05/2019 Experiências e Brincadeiras com Eletrônica Jr. Edições 08 e 09
17/04/2019 Saber Eletrônica Edição 404
15/03/2019 Monitor de Rádio e TV Edições 97 e 98
27/02/2019 Monitor de Rádio e TV Edição 34
14/02/2019 Experiências e Brincadeiras com Eletrônica Jr. Edições 19 e 24
02/08/2018 Instituto Universal Brasileiro Edições 41, 43, 45, 48, 49 e 53
23/07/2018 Instituto Universal Brasileiro Edições 05, 10, 11, 13, 25, 35 e 38
23/07/2018 Informática Eletrônica Digital Edições 13 e 14
10/06/2018 Eléctron Edições 13 e 23
10/06/2018 Instituto Universal Brasileiro Edições 24, 26, 30, 31, 34 e 40
27/05/2018 Eletrônica Total Edições 126, 127 e 135
27/05/2018 Instituto Universal Brasileiro Edições 02, 04, 17, 18, 20, 21 e 23
04/03/2018 Saber Eletrônica Edições 256, 257, 380, 383, 384 e 390
04/03/2018 Eléctron Edições 01, 03 e 18
25/02/2018 Saber Eletrônica Edições 177, 178, 192, 222, 230, 238, 245, 254 e 255
11/02/2018 Rádio e Eletrônica Edição 01(sub)
11/02/2018 Saber Eletrônica Edição 204(sub)
11/02/2018 Eléctron Edição 37
11/02/2018 Eletrônica Total Edição 125
21/01/2018 Instituto Universal Brasileiro Edições 03, 54, 62 e 69
21/01/2018 Eletrônica Total Edições 95, 115, 122 e 123

terça-feira, 4 de setembro de 2012

domingo, 19 de agosto de 2012

Postagens

Quero avisar os leitores que estou reduzindo as postagens do blog, desde que criei o blog até julho desse ano eu estava desempregado por isso eu tinha tempo para administrar o blog sem que acumulem erros, mas infelizmente estou ficando com bem pouco tempo para acessar a internet, já informei os leitores que estão contribuindo sobre isso. Falta ainda corrigir o erro das edições da Onda Quadrada.
Coloquei alguns links que achei bem interessante contendo diversas calculadoras on-line, são todos de um site sobre eletrônica, vale a pena dar uma fuçada.

Revista Radiorama [Parte 24]

Segue mais uma parte.

terça-feira, 24 de julho de 2012

Onda Quadrada - Erro

Por causa das mudanças que estou fazendo nos arquivos do 4shared ocorreu o erro nas postagens das revistas Onda Quadrada, quem tiver acompanhando peço que tenha um pouco de paciência que logo estarei arrumando, enquanto isso é possível baixar pelo link direto, é só clicar com o botão direito do mouse e selecionar "Salvar como".

sexta-feira, 20 de julho de 2012

Transístor a vácuo supera eletrônica sólida


Os elétrons, representados pelas esferas azuis, emitidos na interface entre uma camada de óxido (verde) e silício (azul claro) viajam no ar e são capturados por uma camada de grafeno.


Pegando o vácuo

Há cerca de um mês, cientistas causaram sensação ao apresentar um nanotransístor a vácuo, que mais parece uma reinvenção das antigas válvulas eletrônicas. Parece que a ideia tem sustentação, tendo vindo para ficar. Agora foi a vez de uma equipe da Universidade de Pittsburgh, nos Estados Unidos, apresentar a sua versão de transístor a vácuo - já com uma tensão operacional muito mais baixa.

terça-feira, 17 de julho de 2012

Mais revistas

Mais um site que achei por acaso na net, tem algumas revistas, não muitas, mas vale a pena dar uma olhada.

Link

sábado, 7 de julho de 2012

Confecção de placas e Arduino

Trago algumas dicas de sites/blogs que alguns leitores me enviaram, se alguém ainda não conhece vale a pena dar uma olhada.

A primeira dica vem do meu amigo radioamador Alexandre Madeiro, é um site de outro radioamador (PY2RLM) que pode ser acessado aqui. Entrando no site você vai ver uma lista de projetos e selecionando "Eletrônica" tem um tutorial para a confecção de placas usando somente uma impressora e um ferro de passar roupas, é bem simples e interessante.

Essa outra dica é do leitor que está contribuindo com revistas para o blog, o Roberto. É um blog que tem muita coisa sobre Arduino e que pode ser acessado aqui. Eu tinha outra dica que também ia passar no blog, uma dica do Paulo, outro leitor que está contribuindo com o blog, mas infelizmente o blog está fora do ar.

Revista Radiorama [Parte 19]

Segue mais uma parte. Assim que terminar de passar todos os arquivos para o Mediafire vou fazer o mesmo com as revistas Radiorama.

Onda Quadrada [Parte 06]

Segue mais uma parte. Lembrando que para fazer download pelo 4shared é só clicar na capa.

domingo, 1 de julho de 2012

Mais mudanças

Estou fazendo mais algumas mudanças no blog, estou passando todos os arquivos do 4shared para o Mediafire. Como alguns leitores podem notar eu já passei boa parte das revistas e pastas com circuitos, esta última eu coloquei o link de cada pasta para ficar mais fácil de achar um esquema e com uma vantagem, como a maioria dos esquemas são pequenos, é possível visualizar o arquivo antes de baixar, essa é mais uma ferramenta do Mediafire, só não aconselho fazer isso com as revistas, a menos que você tenha banda larga de alta velocidade.

sábado, 16 de junho de 2012

ABC da Astronomia - Episódio 01 Astronomia

Série idealizada pela TV Escola, um canal de televisão do Ministério da Educação que capacita, aperfeiçoa e atualiza educadores da rede pública desde 1996. Constituída de trinta episódios apresentando os principais conceitos de Astronomia. A cada programa, o professor e Astrônomo Walmir Cardoso, apresenta um tema derivado de uma letra do alfabeto.
Trago aqui essa excelente série com permissão desse ótimo canal da educação brasileira.


Onda Quadrada [Parte 04]

Segue mais uma parte. Só lembrando que para fazer download pelo 4shared é só clicar na imagem.

Revista Radiorama [Parte 17]

Segue mais uma parte.

sábado, 9 de junho de 2012

Radioamadorismo - Esquemas

Adicionei alguns esquemas voltado ao radioamadorismo na pasta "Circuitos". É um apanhado de esquemas de diversas revistas, alguns pode estar duplicados e/ou meio ilegíveis pois do jeito que eu recebi eu fiz os uploads, nem tive muito tempo de ficar arrumando porque são muitos esquemas.

Revista Radiorama [Parte 16]

Segue mais quatro edições.

Onda Quadrada [Parte 03]

Segue mais quatro edições.

domingo, 3 de junho de 2012

ARRL Antenna Book

Essa é uma contribuição do leitor Edmar Carvalho que achou e me enviou o link. Obrigado Edmar por essa excelente contribuição.


ARRL Antenna Book

Download

sábado, 2 de junho de 2012

Bioeletrônica: Primeiro circuito integrado químico


Quanto totalmente desenvolvido, o processador químico poderá controlar a liberação de moléculas diretamente nas células, por exemplo, controlando o acionamento de nervos e músculos.


Lógica química

Cientistas suecos criaram o primeiro circuito integrado químico. O chip é capaz de fazer cálculos e operações lógicas como um circuito integrado eletrônico comum. A diferença crucial é que, em vez de eletricidade, o circuito usa compostos químicos circulando através de canais iônicos, similares aos existentes nos seres vivos. O chip químico é uma decorrência natural de um trabalho divulgado em 2010, quando Klas Tybrandt e seus colegas criaram um transístor iônico, cujo funcionamento depende não de uma corrente de elétrons, mas de um fluxo de íons. Os transistores iônicos transportam tanto íons positivos quanto negativos, assim como biomoléculas.

quarta-feira, 23 de maio de 2012

Onda Quadrada [Parte 01]

Essa é mais uma revista italiana que possui muitos esquemas interessantes, vale a pena baixar. São quarenta e uma edições divididas em oito partes de cinco edições cada, sendo a última parte com seis edições.
Aproveito para fazer um teste nessa postagem e se der tudo certo vou fazer isso mais vezes. Todo serviço gratuito de hospedagem na net sempre vai dar algum problema e com o site que hospedo minhas imagens não é diferente, tive alguns problemas de imagens diferentes e/ou apagadas sem entender o motivo, por isso vou aproveitar os links que o 4shared fornece para colocar no blog e que já tem imagem, mas como ela é pequena eu fiz um pequeno ajuste no tamanho para ficar iguais as outras.

Para fazer o download é só clicar na imagem, se você prefere o download direto pode usar o link que está abaixo da imagem, é só clicar com o botão direito do mouse no link e escolher "Salvar como". Qualquer dificuldade ou dúvidas deixe um comentário.

quarta-feira, 16 de maio de 2012

Revista Radiorama [Parte 14]

Segue mais uma parte.

Revista Radio Phono




A revista Radio Phono iniciou sua publicação em primeiro de Agosto de 1929, voltada para difusão de matérias sobre a radiotécnica, gramofones, vitrolas, instrumentos musicais, e programação radiofônicas.


Você tem alguma edição dessa revista? Entre em contato pelo e-mail que está em "Contribuições"

quarta-feira, 9 de maio de 2012

Livros

Já esses dois livros são italianos, mas não estão no site do italiano, é uma pena não ser em português.



Nuova elettronica handbook
 Download

Imparare l'elettronica
 Download


segunda-feira, 7 de maio de 2012

Transistor Cross Reference Guide

Achei esse livro no site do italiano, mesmo que nos dias de hoje tenha programas de equivalência de transistor nunca é de mais ter mais uma fonte de pesquisa.


 Download [link direto]


terça-feira, 1 de maio de 2012

Revista Electron




Essa revista se não foi a primeira é uma das primeiras revistas técnicas editadas no Brasil. Em 1926, a Rádio Sociedade lançou a revista publicada pela Radio Cultura e distribuída aos sócios da Rádio Sociedade do Rio de Janeiro, era mantida exclusivamente pelos seus anunciantes e leitores e distribuída aos sócios, tinha 16 páginas e tiragem quinzenal de cerca de três mil exemplares.

A Rádio Sociedade foi a primeira emissora de rádio do Brasil. Fundada dia 20 de abril de 1923 pelos pioneiros Roquete Pinto, Henrique Morize e Elba Dias, tinha um transmissor de 500W e uma antena instalada no alto do Corcovado onde hoje é o Cristo Redentor.

A revista veiculava a programação detalhada da Rádio Sociedade, o resumo de cursos e palestras irradiados, notas sobre artistas e cantores, novas estações transmissoras e temas técnicos de radiotelefonia. Publicava também artigos de interesse da comunidade científica, tais como a homenagem feita a Madame Curie na Academia Brasileira de Ciências e a viagem de Morize à Europa.


Fonte: fiocruz.br/radiosociedade



01 02 03 04 05
06 07 08 09 10
11, 12 e 13 14 15
16 17 18 19 20

Mudanças no blog

Caros leitores hoje vou testar mais uma ferramenta que já é usada há algum tempo nos blogs para fazer com que o leitor passe mais tempo no blog, mas a minha intenção não é fazer isso e sim para mostrar mais postagens na página principal.
Quando posto muitas edições ao mesmo tempo demora um pouco até chegar à próxima postagem, a página fica longa e deve ter leitores que gostariam de visualizar as outras postagens de forma mais rápida, foi daí que vi a necessidade de fazer essa modificação, não vai ser todas postagens dessa maneira a partir de hoje, provavelmente as mais importantes não serão alteradas.
Qualquer crítica ou sugestão deixem um comentário.

terça-feira, 24 de abril de 2012

Mudanças e materiais


Como vocês podem observar eu acrescentei mais alguns itens no blog, um é o tradutor e o outro vai ajudar quem fica mais logado no e-mail do que navegando na net, que é para receber as atualizações através do e-mail. Eu já testei e funciona, mas com um pouco de atraso. Quero dizer também que adicionei mais esquemas de ligação dos alarmes Positron para carro, adicionei umas revistas voltadas ao radioamadorismo que está na pasta de “Revistas de Eletrônica Diversas”. Adicionei mais alguns livros e circuitos (veja a pasta Circuitos Diversos).
Também quero avisar o leitor Daniel, que me enviou o link da sua pasta no 4shared, que estou retirando o link por estar quebrado, se você tiver outro link e quiser atualizar é só entrar em contato, e por último trago um link com revistas estrangeiras atuais que pode ser acessado aqui.

Revista Radiorama [Parte 12]

Segue mais uma parte.



46 - Junho de 1960
Download ou Link direto

47 - Julho de 1960
Download ou Link direto

48 - Agosto de 1960
Download ou Link direto

49 - Setembro de 1960
Download ou Link direto


terça-feira, 17 de abril de 2012

SCR Manual [GE]

Esse é mais um livro que tenho e não vou precisar digitalizá-lo. Nesse final de semana eu fiz uma visita no site do italiano e vi que ele tinha colocado esse livro por lá, até o de baluns que coloquei mais abaixo ele tem.
É um ótimo livro para pesquisas de circuitos que usa SCR, parece brincadeira mas uns tempos atras eu estava procurando um circuito usando SCR como chave, não esses simples com um SCR, eu queria um que tivesse uma chave para ligar e outra para desligar e só achei um exemplo nesse livro. É um circuito simples, mas naquela época não achei nada na net a respeito.


Link direto


sexta-feira, 13 de abril de 2012

Transmission Line Transformers Handbook

Esse é um livro daqueles que não pode passar batido para quem precisa montar um balun. Mostra diversos tipos de baluns de acordo com as impedâncias de entrada/saída usando ferrites Amidon. Tem uma breve teoria e mais de cinquenta exemplos de baluns tanto para alta como baixa potência.



sábado, 7 de abril de 2012

Practical Wireless

Trago aqui algumas edições dessa revista americana. As edições que estão no Mediafire não vem com as páginas de propagandas para tornar o arquivo menor, quem quiser a versão completa pode acessar através do link direto, clicando com o botão direito do mouse e selecionando "Salvar link como".


Nº 690 - Agosto de 1964


Nº 710 - Abril de 1966


Nº 737 - Julho de 1968


Nº 770 - Abril de 1971


Nº 778 - Dezembro de 1971


Nº 798 - Agosto de 1973


quinta-feira, 5 de abril de 2012

Revista Radiorama [Parte 11]

Segue mais uma parte com quatro edições.


42 - Fevereiro de 1960


43 - Março de 1960


44 - Abril de 1960


45 - Maio de 1960


terça-feira, 3 de abril de 2012

ARRL Handbook 2011

Esse é um achado que não pode passar batido, eu estava navegando e achei o blog do Angelo [PY1ACB]. Ele disponibilizou o livro no blog que pode ser acessado aqui.
Não esqueça de mandar um e-mail agradecendo.

sexta-feira, 30 de março de 2012

E-Book - Esquemas

Mais dois livros que achei na net. O primeiro com esquemas usando transistor FET e o segundo com diversos circuitos simples usados em diversas áreas da eletrônica.


50 Field Effect Transistor Projects
Download


Ideas for Design


Revista QTC



Revista voltada ao radioamadorismo, iniciou a publicação em 2001.


01 02 03 04 05 06 07 08 09 10
11 12 13 14 15 16 17 18 19 20
21 22 23 24 25 26 27 28 29 30
31 32 33 34 35 36 37 38 39 40
41 42 43 44 45 46 47 48 49 50
51 52 53 54 55 56 57 58 59 60
61 62 63 64 65 66 67 68 69 70


quinta-feira, 29 de março de 2012

VHF Handbook

Estava navegando pela net e achei esse livro bem interessante, com esquemas de antenas, receptores e transmissores. A maioria dos transistores são antigos, mas não deve ser problema achar equivalentes.


terça-feira, 27 de março de 2012

La Radio

Trago aqui mais algumas edições dessa revista italiana. Para quem tem internet de alta velocidade vale a pena baixar pelo link direto.


Nº 21 - 05 de Fevereiro de 1933

Download ou Link direto

Nº 23 - 19 de Fevereiro de 1933

Download ou Link direto

Nº 27 - 19 de Março de 1933

Download ou Link direto

Nº 28 - 26 de Março de 1933

Download ou Link direto

Nº 30 - 09 de Abril de 1933

Download ou Link direto

Nº 32 - 23 de Abril de 1933

Download ou Link direto

Nº 33 - 30 de Abril de 1933

Download ou Link direto

Nº 34 - 07 de Maio de 1933

Download ou Link direto

Nº 42 - 02 de Julho de 1933

Download ou Link direto

terça-feira, 13 de março de 2012

3 Anos de blog

Este mês completa mais um ano de blog no ar e a cada dia mais e mais dificuldades pela frente. Eu sempre quis fazer atualizações semanalmente, mas a cada dia que passa entendo porque existem diversos blogs que ficam meses sem postar nada, ou você se dedica todo o tempo com o blog ou não consegue manter uma regularidade nas postagens, e eu estou tenho somente uma hora diária para acessar a internet.
A grande maioria dos blogs ainda ganha alguma coisa, mesmo que pouca, com propagandas e eu nunca tive a intenção de encher de propagandas no meu blog, principalmente porque não gosto, acho muito ruim você entrar em um blog para conhecer e de minuto em minuto aparecer um banner com propaganda fazendo você desviar o foco do que estava vendo, se não é isso é aquele apelo visual que as propagandas fazem no blog. Eu recebi algumas propostas de colocar links de empresas para fazer propagandas, mas essas empresas acham que só porque estou disponibilizando as revistas gratuitamente eu devo fazer o mesmo com as propagandas, se ao menos me pagassem internet tudo bem, mas nem isso eles querem.
Ainda tenho algumas revistas e uns dois ou três livros para digitalizar, sendo um dos livros com mais de quinhentas páginas, estou recebendo algumas contribuições e achando mais revistas na internet para tentar reunir tudo no blog para facilitar a procura por revistas de eletrônica. Nesse meio tempo aproveito para postar minhas montagens, não sou um expert em eletrônica, mas consigo montar alguma coisa.
Estou agora tentando reunir todos os meus esquemas de antenas, acopladores, filtros e tudo que tenho que envolve RF tanto para transmissão como recepção para colocar em pastas e disponibilizar aqui, não tem muitas novidades, são esquemas tirados da própria internet, mas para facilitar a procura (tem sempre um esquema que não temos nessas pastas cheias de arquivos na internet) e também servir de backup para meus arquivos, depois dos problemas que tive no meu pc eu quero evitar perder tudo isso e a melhor saída e compartilhar.
Para finalizar eu quero agradecer a todos os leitores pelas visitas principalmente aqueles que fizeram contribuições, aos leitores que participam deixando seus comentários e espero conseguir manter esse blog por mais tempo.

Revista Radiorama [Parte 10]

Segue mais uma parte.


38 - Outubro de 1959


39 - Novembro de 1959



40 - Dezembro de 1959



41 - Janeiro de 1960


quinta-feira, 8 de março de 2012

Pedido

Caro leitor Sávio [PY1DQC] o Phrozen deixou o link para o projeto Curió nos comentários.

Phrozen, obrigado por compartilhar o esquema.

quinta-feira, 1 de março de 2012

Pedido

Gostaria de informar ao leitor Sávio [PY1DQC] que me pediu o esquema do Projeto Curió publicado na Eletronica Popular de 1971 que não tenho essa edição, se algum leitor tiver o projeto e quiser enviar uma cópia é só entrar em contato.

4Shared normalizado

Boas notícias, parece que voltou ao normal o 4Shared, consegui fazer o login e não perdi meus arquivos, pelo menos uma notícia boa entre as ruins.

terça-feira, 28 de fevereiro de 2012

Loop Hexagonal para Ondas Médias

Desde que vi uma loop de Ondas Médias sempre tive vontade de montar, mas no início eu não tinha o porque de montar, morava no primeiro andar de um prédio de quatro andares e a recepção por lá era algo meio impossível devido ao ruído da rede e hoje, como moro em uma residência tenho a oportunidade de montar uma e eu gosto muito desse estilo de loop, porque lembra muito as antenas dos receptores antigos, acho que em matéria de ganho de recepção não deve ser muito diferente da loop de quadro, eu ainda vou montar uma para testar essa diferença, mas acho que não muda muita coisa.
O esquema eu achei no site do Dave, que além das antenas loops também tem os receptores a cristal, conhecidos como Galena, é outro tipo de montagem que gosto muito. O que é uma pena é não conseguir achar as peças no Brasil, como os knobs usados, painéis de baquelite, suportes em geral e os capacitores variáveis de metal, mas de certa forma temos que arrumar um jeito de contornar isso, se não quisermos comprar pela internet.
Eu ia montar outro modelo, aquele que o Dave se refere igual ao símbolo do fabricante do carro dele, mas como eu errei na furação do mastro então acabei fazendo essa mesmo e depois de pronta eu não me arrependi, gostei muito do resultado, só a base que fiz deixou a desejar.

Dados da antena

O círculo de madeira central tem um diâmetro de 5¼ pol. [13,4cm] com seis furos de ½ pol. e profundidade de 1 pol.
As varas que formam os braços da antena tem 12 pol.[30cm] de comprimento, o mastro, 22 pol.[56cm] de comprimento e ambas com ½ pol. de diâmetro.
São duas bobinas, uma com dezesseis espiras (L1), que formará o circuito tanque, e outra com uma espira (L2), que faz o acoplamento. A bobina com uma espira é a que vai ser ligada na entrada da antena do rádio. O fio pode ser 22 AWG como qualquer outro próximo disso, não é aconselhável usar fio muito grosso por ser difícil de trabalhar.
Usando um capacitor variável de 365pF vai ter uma faixa de cobertura entre 650KHz a 1600KHz, para uma frequência mais baixa no início da faixa pode conectar um capacitor fixo(creio que valores até no máximo 150pF é suficiente) em paralelo com o variável ligado através de uma chave ou utilizar um capacitor variável de 500pF que deve cobrir toda a faixa de OM.

Montagem

Para os braços e o mastro usei essas varas usadas em poleiros para galinhas encontradas nessas lojas de produtos agrícolas e animais, eu não sei se o tamanho é padrão, mas as que eu achei têm um pouco mais de um metro de comprimento e custam R$2,50 cada.
Cada braço deve ter 17 furos (iniciados pelas pontas dos braços com uma distância de 6mm da ponta) e 19 furos no mastro, com uma separação de 3/8 pol. [9,5mm] e o dobro para a bobina de acoplamento, isto é, uma separação de 19 mm entre a bobina de sintonia e a de acoplamento. A bobina de acoplamento é colocada na espira externa, a separação entre as bobinas se deve para reduzir o acoplamento entre as bobinas e permitir uma sintonia mais precisa.

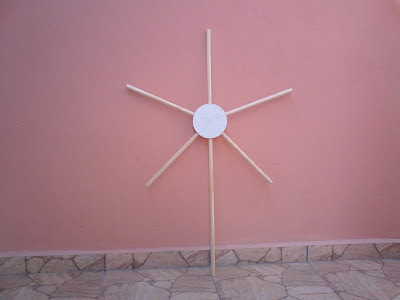

Aqui as partes encaixadas

Para enrolar a bobina comece com a bobina de sintonia a partir do centro. A outra bobina, de acoplamento, tem uma espira que começa e termina no mastro (assim como L1), sendo essa externa. Pode também ser invertido as posições das bobinas, a de acoplamento primeiro, isto é, internamente e externamente a de sintonia.
Em minha montagem eu usei 25,5 metros de fio para L1 e primeiro enrolei a bobina para depois esticar o fio. Na hora de esticar é que deve tomar o maior cuidado de não esticar muito para não quebrar o fio. A bobina L2 é bem fácil, é só amarar em um dos parafusos e depois esticar pela outra ponta.
Como a maioria dos capacitores variáveis retirados de receptores antigos são duplos eu usei uma chave DIP para por as secções em paralelo, o capacitor que usei tem cinco secções (tive sorte de achar esse capacitor na última visita que fiz ao ferro velho antes de me mudar para o interior de SP), duas de 365pF, duas de 50pF e uma de 150pF, então usei uma chave que permite diversas configurações, eu posso usar as duas secções de 365pF em paralelo, posso usar a de 365pF em paralelo com a de 150pF ou todas as secções em paralelo, essa última chega bem perto dos 1000pF. Assim em vez de colocar uma chave no painel da antena, junto com o variável e a saída, eu faço a mudança na própria placa, até porque não é necessário ficar mudando toda hora, se eu usar as duas secções de 365pF em paralelo vai cobrir toda a faixa de Ondas Médias.
Para fazer a ligação da antena no meu rádio eu tive que instalar uma bobina extra que é feita em torno da antena de ferrite do rádio, vai ficar como na imagem abaixo.



Esquema usado para o acoplamento da antena no rádio



O número de espiras da bobina não tem muita importância, é de maior importância que ambas as bobinas, a de acoplamento da antena e a interna no rádio, tenha aproximadamente a mesma indutância para a maior transferência de sinal. Eu usei três espiras na bobina interna no meu rádio, mas ainda quero testar com uma e duas espiras. Para quem tem um rádio sem entrada de antena e não quer abrir o rádio para fazer a alteração existe outra possibilidade que é a confecção de uma bobina captadora. É bem fácil, é só pegar uma barra de ferrite com uns 7 cm de comprimento e enrolar umas espiras, no meu caso eu testei com duas até vinte espiras, ficou muito bom com 12 espiras, o número exato vai depender de cada rádio e terá que ser determinado por meio do teste.
O comprimento do fio de ligação da antena ao rádio não é crítico desde que seja pequeno em comparação com o comprimento de onda que se vai trabalhar, se o comprimento chegar a uma fração apreciável do comprimento de onda, esse fio vai atuar mais como linha de transmissão, que não é o caso, a menos que você esteja com o rádio a uns 50 metros da antena.
O círculo central eu tive que recorrer a uma marcenaria, eu tinha um pedaço de madeira que tem exatamente uma polegada de espessura e para aproveitar o restante eu fiz logo dois círculos, foi preciso uma serra que nem todas as marcenarias daqui possuem, até a furadeira que ele utilizou para fazer os furos eu não tinha visto, a broca desliza na horizontal, o marceneiro que fez o trabalho caprichou e cobrou barato pelo serviço, eu deveria ter marcado os furos nos braços e no mastro para aproveitar e fazer tudo de uma só vez, mas eu quis fazer os furos e como minha furadeira não é aquela de bancada, não ficou muito bom.

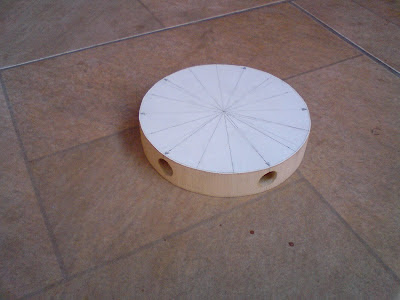

O círculo com as furações

A princípio eu montei a antena, mas não gostei de como ficou o acabamento, eu usei um resto de osmocolor que eu tinha para pintar a madeira, achei que ia ficar como aqueles móveis parecidos com o mogno, mas parece que eu tinha pintado de marrom, por isso eu resolvi desmontar e tirar a tinta para passar verniz, de qualquer forma eu teria que desmontá-la porque o fio quebrou na hora que fui esticar e teria que ser trocado. Abaixo as imagens de como ficou essa montagem antes de desmontar.





Veja que ficaram umas falhas na pintura, a tinta ficou como uma película por cima da madeira e era só passar a unha que já tirava a tinta

Depois de desmontada e lixada eu passei novamente os fios e apliquei o verniz. Abaixo a imagem da antena acabada, que na minha opinião ficou bem melhor.


Aqui ela está finalizada, só preciso fazer outra base

Para passar o fio do início da bobina (L1) até o variável sem que fique muito aparente eu fiz um corte no mastro para embutir o fio, usei a clássica mistura de cola mais pó de serra para cobrir o corte e dar o acabamento, na foto abaixo da para ver os dois fios da bobina L1 saindo pouco acima do parafuso que fixa o painel.



Nessa imagem também da pra ver como fixei a bobina L2 nos parafusos de saída, bem simples.






Testes

Fiz testes com três receptores diferentes, um Sony mod. ICF-F12S e dois auto-rádios, um Bosch San Francisco e um Pionner mod. KEH-2600. Como usei receptores simples para fazer as escutas não tenho como indicar corretamente o ganho de sinal que teve com a antena, é claro que existe um ganho muito bom que pode ser notado pelo aumento do áudio das emissoras captadas e também na supressão de alguns ruídos, mas para testes mais apurados seria interessante a utilização de um receptor com indicação de sinal, o que posso afirmar nos testes que fiz comparando com a RGP3(essa última versão com o diâmetro do tubo maior), que teve um ganho de sinal bem superior.
Antes eu conseguia captar uma ou duas emissoras Argentinas com a RGP3 usando o Sony, mas com a loop eu consigo captar muito mais, algumas até no início da faixa onde tem diversas emissoras evangélicas fortes atrapalhando os sinais das emissoras distantes. Como ela é uma antena direcional, é possível diminuir a interferência de outras emissoras simplesmente girando a antena até obter o melhor sinal.
A loop, de certa forma funciona também com um filtro passa-faixa e usando o Bosch esse efeito é bem acentuado a ponto de se você não girar o variável da antena quando está mudando de sintonia, você não escuta emissoras fracas, o efeito é tão forte que se você ajustou a loop para uma frequência de aproximadamente 800KHz e girar o dial do receptor, a partir dos 850KHz você só vai ouvir emissoras fortes e com o áudio bem baixo.
Já com o Sony eu fiz mais escutas, o efeito do filtro não é tão acentuado como no Bosch, mas é bom dar uns retoques no variável da loop a medida que vai mudando de sintonia.
Outro motivo da minha escolha desse tipo de antena é que diferente da loop de quadro onde o acoplamento não necessita de ligação nenhuma, quando você gira a antena o receptor pode ficar parado, de frente com você, na loop de quadro se você girar a antena tem que girar o receptor junto e isso é meio problemático se você está recebendo sinais muito fracos que a qualquer alteração na posição do receptor pode influenciar na recepção.
Quando tive a oportunidade de usar o Icon no dxcamp que fiz com o Ivan Dias em Boituva - SP, aproveitei para determinar a faixa de cobertura da loop e os resultados pode ser visto abaixo:

- Com uma secção de 365pF

Limite inferior - 620KHz
Limite superior - 2130KHz

- Com as duas secções de 365pF em paralelo

Limite inferior - 450KHz
Limite superior - 2000KHz

- Com as cinco secções em paralelo

Limite inferior - 420KHz
Limite superior - 1640KHz


Abaixo alguns vídeos que fiz.


Nesse vídeo eu faço um teste para mostrar a direcionalidade da antena



Aqui um exemplo de grande diferença na recepção dessa emissora gaúcha, note que coloquei um interruptor para conectar e desconectar a antena facilmente.



Aqui é uma emissora bem forte, provavelmente a Rádio Nacional do Paraguai, a diferença não é tão grande, mas da para notar. Se tivesse um indicador de sinal seria melhor a visualização da diferença.



E aqui a Eldorado ESPN, que teve uma boa diferença na recepção.


Para quem quer construir uma antena que tenha um bom ganho de recepção, não ocupe muito espaço e com a vantagem de poder usá-la como decoração no QTH, essa antena é uma ótima escolha, e com certeza eu vou construir mais uma, desta vez não vou errar na furação e montar aquele modelo que é parecido com o emblema do fabricante do carro do Dave.
